卷筒联轴器支撑传递中的径向载荷

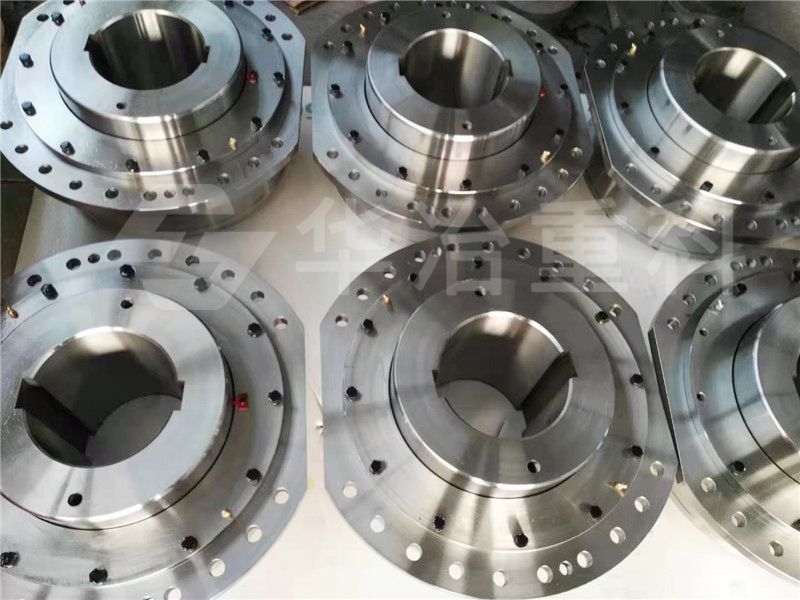

卷筒联轴器在使用时，半联轴器套装于减速器输出轴上，外套与钢丝绳卷筒用高强度螺栓联接，转矩和径向载荷通过球面滚子在半联轴器和外套之间传递。卷筒联轴器具有补偿两轴相对位移的性能，结构紧凑、质量轻、可靠性高、安装方便，用于起重机小车上机构容易布置，适用于起重机起升机构的减速器与卷筒的联接及其他类似机构的联接，可作为传递转矩及支承径向载荷之用。

卷筒联轴器的齿轮联接盘多用于中小起重系列，结构紧凑、分组性好、形状复杂、加工费时，不便用于大起重量起重机；开式齿轮传动多用于大起重量的起重机，用于进一步减速并增大电机与卷筒之间的距离，结构简单，齿轮裸露润滑不便，齿面极易磨损，齿轮失效快，采用卷筒联轴器会使卷筒轴线距离变长，机构自重增大，采用静定或静定轴的联接型式需设一根长轴，能缩短卷筒轴向尺寸，但装拆不便，减速器不能单独装配和试运转。

当卷筒工作时需承受正反双向载荷时，则定位磨损指针与定位磨损刻痕之间的相对位移量。联轴器的齿面润滑状况，直接影响着使用寿命和安全可靠性。因此至少每3个月检查一次联轴器的润滑状况，并加注一次润滑脂，当设备停用较长时期后，应更换全部润滑脂，以防润滑脂日久失效。在正常工作境况下，至少每半年更换一次润滑脂。联轴器的定位磨损指针与定位磨损刻痕之间的相对位置、联接螺栓状况等，至少每3个月检查一次。

联轴器的轴向串动量出值时，须调整卷筒组固定支承座的轴向间隙。联轴器于各种不同主机产品配套使用，周围的工作环境比较复杂。不同介质的影响也是选择联轴器时的影响因素，如温度、湿度、水、蒸汽、粉尘、砂子、油、酸、碱、腐蚀介；不同环境下选择不同的种类的联轴器，确定联轴器的性能功能，操作时可以合理的利用。在使用联轴器时需依据型号要求进行选择，才能使用较为长久。
